DIY Cruise Control Triton 2011 ด้วยงบ 55 บาท

อ้างอิง:

---

โพสต้นฉบับโดยคุณ jessada

น้าคม หรือน้าบอลก็ได้ ขอถามหน่อย ตอนนี้ผมทำสวิทช์เพื่อที่จะเอาไป test เสร็จแล้ว แต่ตอนนี้ผมสงสัยตัวสวิทช์
ไฟล์แนบ 230403
ว่า....
ถ้าเราเอามิเตอร์ มาวัดแล้ว จากขั้ว 2 กับถาม ตามรูป แล้ว
1. ถ้ากดปุ่ม on/off แล้ว ได้ค่ากี่โอม...... (ของผมได้ 0.2 โอม)
2. ถ้ากดปุ่ม cancel แล้ว ได้ค่ากี่โอม...... (ของผมได้ 195-200 โอม)
3. ถ้ากดปุ่ม set/cst แล้ว ได้ค่ากี่โอม......(ของผมได้ 0.5 โอม)
4. ถ้ากดปุ่ม res/acc แล้ว ได้ค่ากี่โอม......(ของผมได้ 1.2-1.3 โอม)

ผมอยากรู้ว่า ค่าตัวที่น้า ๆ เทสกันได้ออกมาตรงกับของผมหรือป่าว
แล้วเราจะรู้ได้ยังไงว่า ถ้าเรากดแต่ละปุ่มแล้วจะได้ค่าออกมาตามตาราง หรือไกล้เคียงกับตารางครับ (ผมลองต่อกับแบตเตอร์รี่ดู ค่าไม่เห็นได้ตามตารางหรือไกล้เคียงเลย ได้แต่ 12 v ตลอดเลย กลัวว่ามันจะช็อตอะครับ)
ไฟล์แนบ 230408

ที่ผมถ้าก็แค่อยากได้ความมั่นใจว่าค่าที่ได้นั้นไกล้เคียงกับของน้า ๆ หรือไม่ ถ้าไกลเคียงแปลว่าผมต่อถูกแล้ว
(ผมกลัวว่าถ้าเอาไปต่อแล้วมันจะช็อต กลัวงานมันจะใหญ่)

---

เดวรอน้า คม กะ น้าบอล มาแนะนำน่ะครับ เพราะวันติ้งตั้งผมเห้นน้าคม เค้าวัด แล้วได้ค่าตามตาราง แต่ตอนกดไม่ได้วัดครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ jessada

น้าคม หรือน้าบอลก็ได้ ขอถามหน่อย ตอนนี้ผมทำสวิทช์เพื่อที่จะเอาไป test เสร็จแล้ว แต่ตอนนี้ผมสงสัยตัวสวิทช์
ไฟล์แนบ 230403
ว่า....
ถ้าเราเอามิเตอร์ มาวัดแล้ว จากขั้ว 2 กับถาม ตามรูป แล้ว
1. ถ้ากดปุ่ม on/off แล้ว ได้ค่ากี่โอม...... (ของผมได้ 0.2 โอม)
2. ถ้ากดปุ่ม cancel แล้ว ได้ค่ากี่โอม...... (ของผมได้ 195-200 โอม)
3. ถ้ากดปุ่ม set/cst แล้ว ได้ค่ากี่โอม......(ของผมได้ 0.5 โอม)
4. ถ้ากดปุ่ม res/acc แล้ว ได้ค่ากี่โอม......(ของผมได้ 1.2-1.3 โอม)

ผมอยากรู้ว่า ค่าตัวที่น้า ๆ เทสกันได้ออกมาตรงกับของผมหรือป่าว
แล้วเราจะรู้ได้ยังไงว่า ถ้าเรากดแต่ละปุ่มแล้วจะได้ค่าออกมาตามตาราง หรือไกล้เคียงกับตารางครับ (ผมลองต่อกับแบตเตอร์รี่ดู ค่าไม่เห็นได้ตามตารางหรือไกล้เคียงเลย ได้แต่ 12 v ตลอดเลย กลัวว่ามันจะช็อตอะครับ)
ไฟล์แนบ 230408

ที่ผมถ้าก็แค่อยากได้ความมั่นใจว่าค่าที่ได้นั้นไกล้เคียงกับของน้า ๆ หรือไม่ ถ้าไกลเคียงแปลว่าผมต่อถูกแล้ว
(ผมกลัวว่าถ้าเอาไปต่อแล้วมันจะช็อต กลัวงานมันจะใหญ่)

---

ถ้าใช้ค่า Rตามด้านบนต้องได้ค่าตามนี้ครับ
ไฟล์แนบ 230410ต่อโดยตรงกับ Battery ไม่ได้นะครับแค่เช็คค่าความต้านทานได้ตามนี้ก็ใช้ได้แล้วครับ

น้าเจษ พมเองวัดขาต่อขาเลย และก็วัดสาย ทั้ง 2 เส้น คือ สาย 3 กับ 2 นั้นหละได้ค่าตามนี้แปะ ค่า1.2 โอมห์ ขอเปลี่ยนเป็น 1200 โอมห์หนะครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ pk_kom

ถ้าเราเอามิเตอร์ มาวัดทั้ง 2 เส้น คือ สาย 2 สาย 3
เมื่อกด
1. ถ้ากดปุ่ม on/off แล้ว ได้ค่ากี่โอม ไม่มี R ต่อค่าจะ = 0.00-0.01 (ของผมได้ 0.2 โอม)
2. ถ้ากดปุ่ม cancel แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 0.20 หรือ 200 โอมห์ (ของผมได้ 195-200 โอม)
3. ถ้ากดปุ่ม set/cst แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 0.59 หรือ 590 โอมห์ (ของผมได้ 0.5 โอม)
4. ถ้ากดปุ่ม res/acc แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 1.2 โอมห์ (ของผมได้ 1.2-1.3 โอม)

---

หรือว่าผมอ่านค่าไม่เป็น เดี๋ยวพรุ่งนี้ผมวัดแล้วถ่ายรูปมาให้ดูนะครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ jessada

หรือว่าผมอ่านค่าไม่เป็น เดี๋ยวพรุ่งนี้ผมวัดแล้วถ่ายรูปมาให้ดูนะครับ

---

ขอแก้ไขค่าหน่อยหนะครับ พอดี R พมหายไปตัว R 1.2 นั้นแหละครับในกล่อง V1 พมถอดให้น้าเกรียงไป แต่พอไปหาซื้อมาใหม่ พมว่าคนขาย
(อี่ป้า คนเดิมนั้นแหละน้าเกรียง น้าบอล) พมว่าเค้ายิบมาให้ผิดเบอร์แน่ๆ วัดค่ายังไงก็ได้ 0.0 ทำไมไม่ได้ 1.2 หรือใกล้เคียง
น้าเจษ รบกวนถ่ายภาพ R 1.2 หน่อยครับ เน้นแทบสีครับ หรือน้าจะดูแล้วบอกมาก็ได้ พมจะเอาไปเถียงคนขาย ซื้อมาสองครั้ง
ก็ใช่ไม่ได้สองครั้ง

น้าเจษค่าจะเป็นแบบนี้หนะครับ

3. ถ้ากดปุ่ม set/cst แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 0.59 หรือ 590 โอมห์ (ค่านี้เกิดจาก R 390+ R200นะครับน้า)
4. ถ้ากดปุ่ม res/acc แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 1.2โอมห์(ค่านี้ผิดหนะครับมันน่าจะเป็น 1.2k)ที่ถูกจะเป็น 1,790 โอมห์ หรือ 1.79 โอมห์หนะครับ = R1.2k(หรือ 1200โอมห์)+R390+R200) นะครับ

น้าคงไม่ งง นะครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ pk_kom

ขอแก้ไขค่าหน่อยหนะครับ พอดี R พมหายไปตัว R 1.2 นั้นแหละครับในกล่อง V1 พมถอดให้น้าเกรียงไป แต่พอไปหาซื้อมาใหม่ พมว่าคนขาย
(อี่ป้า คนเดิมนั้นแหละน้าเกรียง น้าบอล) พมว่าเค้ายิบมาให้ผิดเบอร์แน่ๆ วัดค่ายังไงก็ได้ 0.0 ทำไมไม่ได้ 1.2 หรือใกล้เคียง
น้าเจษ รบกวนถ่ายภาพ R 1.2 หน่อยครับ เน้นแทบสีครับ หรือน้าจะดูแล้วบอกมาก็ได้ พมจะเอาไปเถียงคนขาย ซื้อมาสองครั้ง
ก็ใช่ไม่ได้สองครั้ง

น้าเจษค่าจะเป็นแบบนี้หนะครับ

3. ถ้ากดปุ่ม set/cst แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 0.59 หรือ 590 โอมห์ (ค่านี้เกิดจาก R 390+ R200นะครับน้า)
4. ถ้ากดปุ่ม res/acc แล้ว ได้ค่ากี่โอม ค่าของพมกดได้ 1.20โอมห์(ค่านี้ผิดหนะครับ)ที่ถูกจะเป็น 1,790 โอมห์ หรือ 1.79 โอมห์หนะครับ = R1.2(หรือ 1200โอมห์)+R390+R200) นะครับ

น้าคงไม่ งง นะครับ

---

ทำใจร่มๆเอาครับ น้าเราต้องง้อ เค้า 555 เพราะแถวนั้นมันมีร้านขายร้านเดียว ถ้าเป็นในเมืองที่ระยอง สงสัยผมเดินออกไปนานและ

ซุ่มดูอยู่ตั้งนานครับ ของผมก็ใกล้จะเสร็จละ วันนี้ลองทดสอบเรียบร้อยไม่ได้ครับ ติดตรงปุ่มset ครับ ตรวจสอบเรีียบร้อยผิดตรง 1.2 โอม์นี้หละครับ มันต้องเป็น 1200 โอม์. ครับ ขอบคุณน้าๆทุกคนครับ ผมพึ่งสมัครสมาชิกใหม่ครับ อดใจไม่ได้จริงๆ ขอฝากเนื้อฝากตัวด้วด้วยนะครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ Mod At

ซุ่มดูอยู่ตั้งนานครับ ของผมก็ใกล้จะเสร็จละ วันนี้ลองทดสอบเรียบร้อยไม่ได้ครับ ติดตรงปุ่มset ครับ ตรวจสอบเรีียบร้อยผิดตรง 1.2 โอม์นี้หละครับ มันต้องเป็น 1200 โอม์. ครับ ขอบคุณน้าๆทุกคนครับ ผมพึ่งสมัครสมาชิกใหม่ครับ อดใจไม่ได้จริงๆ ขอฝากเนื้อฝากตัวด้วด้วยนะครับ

---

ถูกต้องครับค่า 1.2 โอมห์มันติดปากตอนไปซื้อจึงทำให้ผิด และอาจจะทำให้ซื้อมาผิดด้วย พมเข้าใจหละ

ดังนั้นเวลาซื้อ พูดชัดๆ ไปเลยว่า 1200 โอมห์ (ขนาด 1/4 ) นะครับน้าส่วนทางร้านเค้าจะเข้าใจยังไงก็แล้วแต่เค้าหละกันครับ.... มึนเลยเรา ฮิฮิ
เดี๋ยวพรุ่งนี้ไปซื้อใหม่ ฮิฮิตัวหละ 2 บาท

อ้างอิง:

---

โพสต้นฉบับโดยคุณ Mod At

ซุ่มดูอยู่ตั้งนานครับ ของผมก็ใกล้จะเสร็จละ วันนี้ลองทดสอบเรียบร้อยไม่ได้ครับ ติดตรงปุ่มset ครับ ตรวจสอบเรีียบร้อยผิดตรง 1.2 โอม์นี้หละครับ มันต้องเป็น 1200 โอม์. ครับ ขอบคุณน้าๆทุกคนครับ ผมพึ่งสมัครสมาชิกใหม่ครับ อดใจไม่ได้จริงๆ ขอฝากเนื้อฝากตัวด้วด้วยนะครับ

---

ยินดีด้วยครับ อย่าลืมเอารูปมาโชว์ด้วยนะครับผม

อ้างอิง:

---

โพสต้นฉบับโดยคุณ pk_kom

ถูกต้องครับค่า 1.2 โอมห์มันติดปากตอนไปซื้อจึงทำให้ผิด และอาจจะทำให้ซื้อมาผิดด้วย พมเข้าใจหละ

ดังนั้นเวลาซื้อ พูดชัดๆ ไปเลยว่า 1200 โอมห์ (ขนาด 1/4 ) นะครับน้าส่วนทางร้านเค้าจะเข้าใจยังไงก็แล้วแต่เค้าหละกันครับ.... มึนเลยเรา ฮิฮิ
เดี๋ยวพรุ่งนี้ไปซื้อใหม่ ฮิฮิตัวหละ 2 บาท

---

นั่นไง 1.2 โอมห์ ไม่ใช่ใช่มั้ย ตอนผมไปซื้อก็จดเอาจากน้าไป สรุปว่า 1.2 โอมห์ นี่ ผิดนะ ต้องเป็น 1200 โอมห์ใช่มั้ยครับ confirm ด้วยครับ

สุดยอดดดดด

อ้างอิง:

---

โพสต้นฉบับโดยคุณ kriengsak9

อันเดียวกันครับน้า เค้าเรียกกัน 1.2 หรือ 1200 ก้อันเดวกานครับ

---

ถ้าวัดค่าได้ 1.2 หรือ ไกล้เคียงแปลว่าถูกแล้วใช่มั้ยครับ อ่านค่าไม่ค่อยเป็น..

อ้างอิง:

---

โพสต้นฉบับโดยคุณ jessada

ถ้าวัดค่าได้ 1.2 หรือ ไกล้เคียงแปลว่าถูกแล้วใช่มั้ยครับ อ่านค่าไม่ค่อยเป็น..

---

1,200 โอมห์. หรือ 1.2 k ครับ

ฝากให้น้าคมครับ
r 1.2 โอมห์
ไฟล์แนบ 230499

อันนี้ค่าที่ผมวัดได้แต่ละตัว

1.2 โอมห์
ไฟล์แนบ 230501

390 โอมห์
ไฟล์แนบ 230500

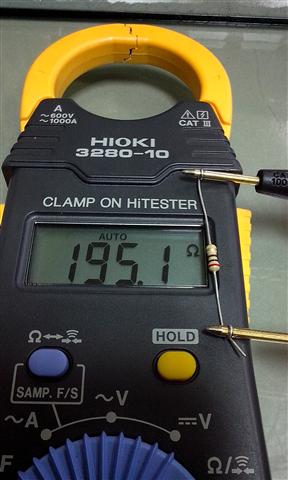

200 โอมห์
ไฟล์แนบ 230502

ค่าที่ได้ถูกต้อมมั้ยครับ

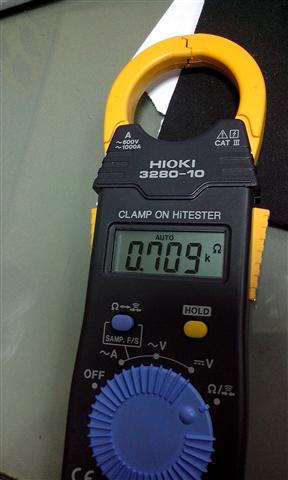

เมื่อต่อครบวงจรแล้ว ลองวัดโอมห์ดู
กดปุ่ม on/off
ไฟล์แนบ 230503

กดปุ่ม cancel
ไฟล์แนบ 230504

กดปุ่ม set/cst
ไฟล์แนบ 230505

กดปุ่ม res/acc
ไฟล์แนบ 230506

ของน้า ๆ ได้แบบนี้ป่าวครับ และก็ตรงนี้แหละครับที่ผมงง (ผมวัดจากของผมนะ) ค่าที่ได้มันต่ำกว่า ค่าในตาราง (ที่ได้ต่ำกว่าผมพอเข้าใจ เพราะเราใช้ R ที่มีค่าต่ำกว่า) แต่ค่าที่ได้มันค่อนข้างต่าง ผมกลัวว่ามันจะใช้ไม่ได้อะครับ
ไฟล์แนบ 230507

อ้างอิง:

---

โพสต้นฉบับโดยคุณ jessada

ฝากให้น้าคมครับ
r 1.2 โอมห์
ไฟล์แนบ 230499

อันนี้ค่าที่ผมวัดได้แต่ละตัว

1.2 โอมห์
ไฟล์แนบ 230501

390 โอมห์
ไฟล์แนบ 230500

200 โอมห์
ไฟล์แนบ 230502

ค่าที่ได้ถูกต้อมมั้ยครับ

---

ตัว แรก ต้องเป็น นำ้ตาล. แดง. แดง. ครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ ponheart

ตัว แรก ต้องเป็น นำ้ตาล. แดง. แดง. ครับ

---

1.2 ของผมผิดใช่มั้ยน้าบอล
ต้องเป็น 1.2 k หรือ 1200 โอมห์ ใช่มั้ยครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ jessada

1.2 ของผมผิดใช่มั้ยน้าบอล
ต้องเป็น 1.2 k หรือ 1200 โอมห์ ใช่มั้ยครับ

---

ใช่ค้าบ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ ponheart

1,200 โอมห์. หรือ 1.2 k ครับ

---

ต้องขอโทษน้าเจษด้วย มันติดปากตอนไปซื้อหนะครับ 1.2 โอมห์ 555 ที่จริงมันต้อง 1.2k อย่างที่ น้าบอลตอบหนะครับ... ถูกต้อง

ฮิฮิ..น้าเกรียง ตอนที่ไปซื้อกับน้า ก็ผิดหนะครับ พมเลยเอาของพมใส่ให้ไปแทน ชดเชย ตอนนี้ความจริงกระจ่างหละ...

[QUOTE=jessada;1038747]ฝากให้น้าคมครับ
r 1.2 โอมห์
ไฟล์แนบ 230499

ขอบคุณหนะครับน้าเจษ
ตัวเดียวกันเลยครับ....
พมผิดเองหละครับต้องขอโทษที
