socket ตูด ECU ถอดยากมาก พักไว้ก่อนไม่ไหว
socket ตูด ECU ถอดยากมาก พักไว้ก่อนไม่ไหว
ขอบคุณครับน้าเจษ ใครมีวิธีถอด สายไฟ ปลั๊ก ecu มั้ง จะทำให้ได้ ถอดได้ถึงแค่ตัวล๊อค![]()
โทษทีครับน้า 125 ที่ผมบอกไปน่าจะผิดครับ
ผมได้กลับไปดูอีกครั้ง และได้เทียบกับของผมตาม C35 แล้ว จะอยู่ตรง pin 16 ซึ่งก็แปลว่า รุ่นของน้าตรง pin ecu ต้องเป็น 45 (C-105) ครับ (ถ้าเทียบกับของผมแล้วสัญญาณไฟจะเป็น ลบ ครับ)
![]()
ส่วน 125 คิดว่านะจะเป็นสวิทย์ครัช ซื้อเราไม่มีสวิทย์ตัวนี้ก็ไม่จำเป็นต้องใช้ครับ (แต่ยังไงถ้าเราเหยียบครัชตอน cruise ทำงานระบบก็ยกเลิกอยู่ดีครับ)
สรุปคร่าว ๆ M11 ก็คือ
193 กับ 154 (ถ้าตรง C-35) มีสายก็จะอยู่ที่ 193:13, 154:15 (ต่อเข้ากับสวิทย์ cruise)
126 ต่อลงกราวด์ (ถ้าตรง C-35 จะเป็ฯ PIN 14)
45 : เป็นขั้วลบ ไฟ LED (ถ้าตรง C-35 จะเป็น PIN 16)
ส่วน 125 (C-35 : pin 22 ) ไม่ต้องสนใจครับ
แก้ไขครั้งล่าสุดโดย jessada : 15-09-2014 เมื่อ 14:06
น้า its ครับพมแนะนำว่าอย่าถอดตัวสายไฟออกจาก socket เลยครับเพราะสายไฟมันเข้าเป็นชุดหากถอดอกได้ พมกลัวว่าสายไฟมันจะปนกัน อยากที่จะจำหมดทุกสายเพราะหากเราเสียบกับไปไม่ตรง และไม่ใช่ช่องมันอาจจะเกิดปัญหาได้ครับ น้า

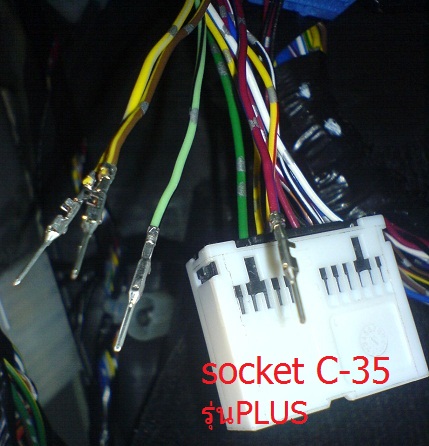

คือพมเองเคยถอด C-35 สายไฟออกจาก socket แล้วสายไฟเกิดสลับกัน แต่ดีหนะครับที่พมถ่ายรุปตำแหน่งต่างๆเอาไว้ก่อน ไม่งั้นแย่แน่ๆ
ส่วนคุ่มือผมก็ดูจาก link ที่น้าบอลแปะไว้เช่นกันครับ
http://www.faq.out-club.ru/download/...3/index_M1.htm

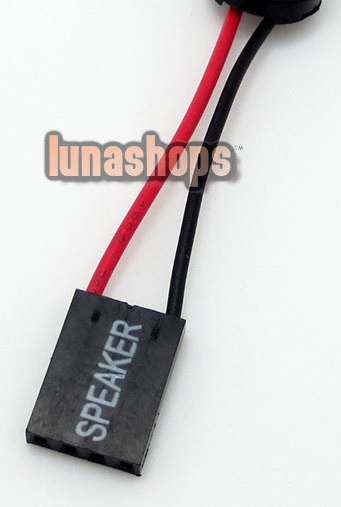

หากน้ารู้ตำแหน่งช่อง หรือขา pin ตามที่น้าเจษแนะนำแล้วมีช่องว่างน้าลองหา socket ในภาพมันเป็นปลั๊กเสียบของเมนบอร์ด pc เก่าๆหรือคอมเก่าที่ไม่ใช่แล้วก็ได้แกะเอา slot ทองแดงข้างในออกมาลองเสียเทียบดูกับช่องว่า socket ecu ครับ

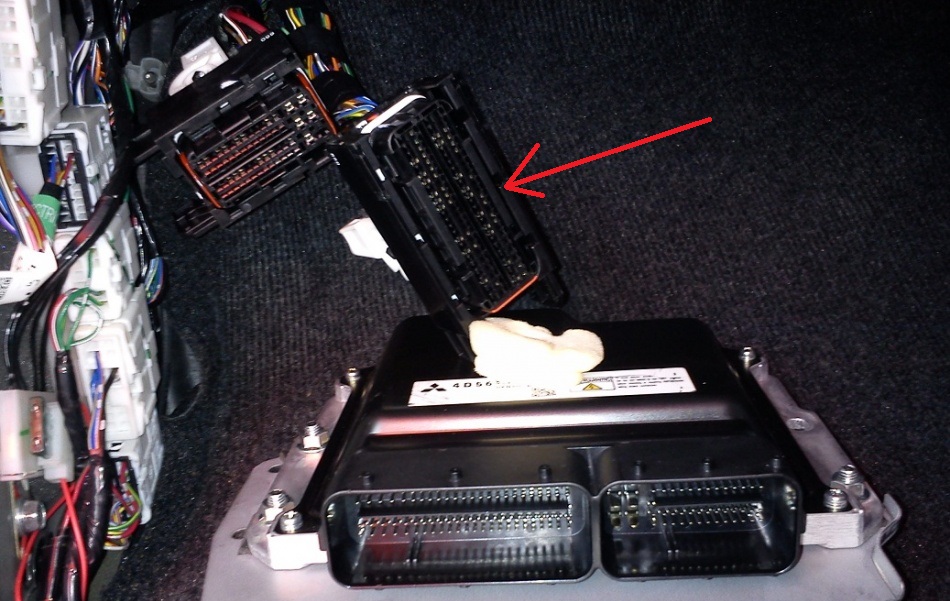

ใช่ตัวนี้หรือป่าวที่น้าอยากถอดเผื่อดูตำแหน่งขา pin ตามลูกศรชี้อะครับ และจะเสียบสายไฟเพิ่มเข้าไปในช่องว่าง ตำแหน่งของ ครูซ
แก้ไขครั้งล่าสุดโดย pk_kom : 15-09-2014 เมื่อ 14:45
พมเองก็ยังไม่เคยถอดนะครับน้าอิฐ แต่มีวิธีแนะนำ อย่างแรกน้าจะต้องลองสอดสายไฟลงไปที่ช่องดูว่ารูมันตรงหรือป่าว ความลึกของรูมันลึกมากไหม ส่วนตำแหน่งสายไฟครูซ ทั้ง 4 เส้นว่ามาจากตำแหน่งใดของ ECU โดยไล่สายจากปลายทางตามรูปลงไปหากล่อง ecu เท่านี้ก็น่าจะทราบตำแหน่งครับ เพราะกล่อง ecu รุ่นเดียวกันหนะ(น้าเจษว่าไงครับ น้าบอลด้วย....)
![]()
แก้ไขครั้งล่าสุดโดย pk_kom : 15-09-2014 เมื่อ 15:27

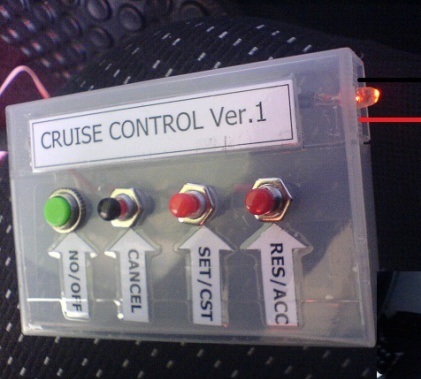

น้าอิฐ สนใจกล่องนำไปลอง test ดูก่อนไหมครับ ตัวนี้ครับเดี๋ยวไงจัดส่งไปให้จะได้รู้จุดแล้วค่อยอัพเกรดที่หลังครับนำไปจิ้มๆช่อง pin กล่อง ECU เลยครับ แต่สายไฟมันสั้นน้าต้องไปต่อสายให้มันยาวๆหน่อย
![]()
จริงๆ ปุ่มผมเอาแบบนี้แต่สั่งแล้วแต่ของยังไม่ถึงมีไฟในปุ่ม
เลยซื้อแบบสีแดงๆ มาลองก่อน

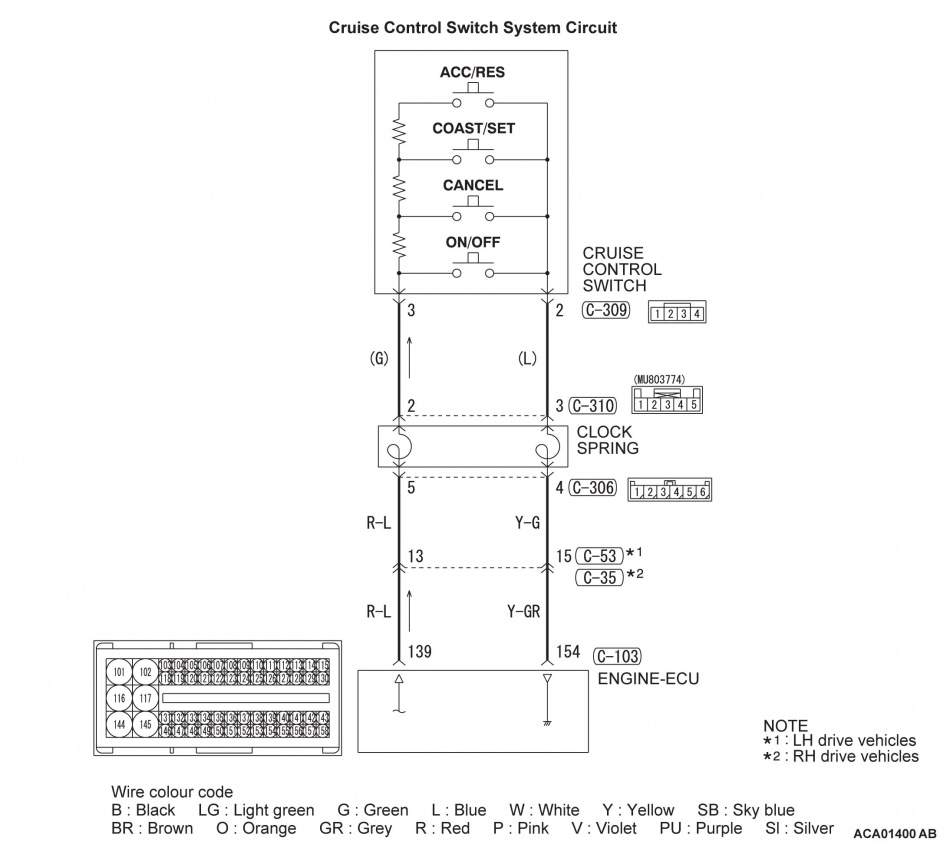

น้าเจษ ขา 193 พมว่าน่าจะพิมผิดหนะครับ พมลองนับ ช่อง socket C-103 แล้วมันมีไม่ถึง 193
น่าจะเป็นขา 139 ของ C-103 สายไฟ R-L ไปครูซ จุดที่มี ค่า R นะครับ (3)
ส่วนขา 154 ของ C-103 สายไฟ Y-GR ไปครูซ จุดที่ไม่มี R ครับ (2)
ส่วนขา ลง GND และ ไฟโชว์ ครูซ เดี๋ยวหาให้ครับ..ขอดูไดอะแกรมก่อน 555
เจอหละ ขา 45 ของ C-105 สายไฟ BR-Y สัญญาณ(-) ไปไฟโชว์ครูซ ครับ

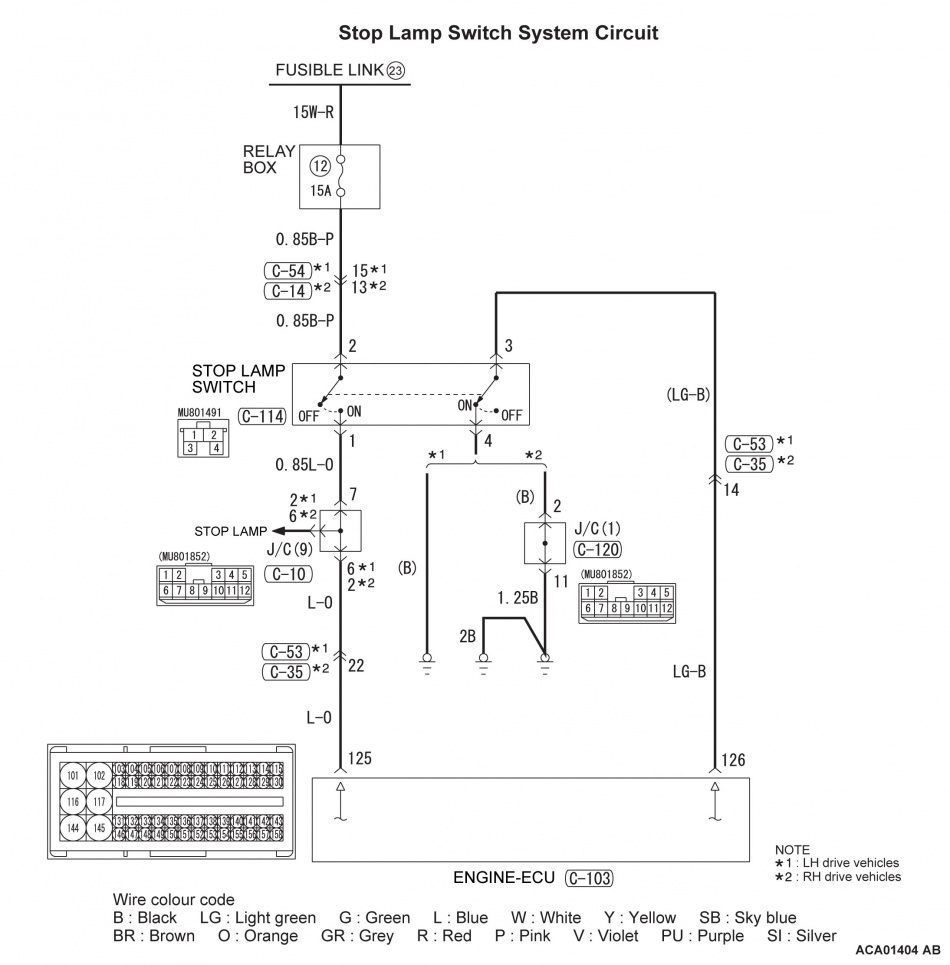

อีกอัน ขา 126 ของ C-103 สายไฟ LG-B สัญญาณ(-) ลงกราวด์ตัวถัง ครับ
ทั้งหมดที่ว่ามานี้ หากน้าท่านใดจะแนะนำแก้ไขเพิ่มเติมยินดีครับ...น้าเจษ....น้าบอล และน้าท่านอื่นด้วย ขอคุณครับ
แก้ไขครั้งล่าสุดโดย pk_kom : 15-09-2014 เมื่อ 16:20
