Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น

[Yanyong]

อะได้ละครับ
แล้วค่อยมาถามกันอีกที
***********

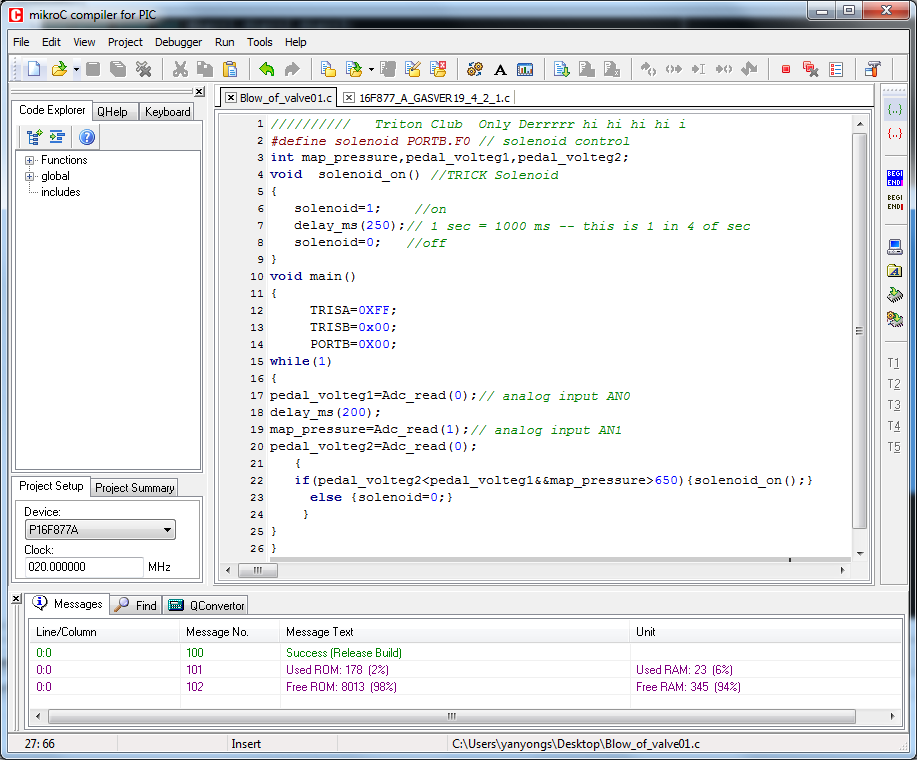

///// CODE //////
////////// Triton Club Only Derrrrr hi hi hi hi i
#define solenoid PORTB.F0 // solenoid control กำหนด portb ขา B1 คุม Solenoid
int map_pressure,pedal_volteg1,pedal_volteg2;///ประกาศค่าตัวแปรเก็บข้อมูล
void solenoid_on() //TRICK Solenoid ขั้นตอนการตัดต่อ การทำงานของ Solenoid
{
solenoid=1; //on
delay_ms(250);// หน่วง 250 ไมโครวินาที
solenoid=0; //off
}
void main()
{
TRISA=0XFF;// กำหนด porta ทั้งหมดเป็น ช่อง รับสัญญาน
TRISB=0x00;/// กำหนด portb ทั้งหมดเป็น ช่อง ส่งสัญญาน
PORTB=0X00;/ กำหนด portb ทั้งหมดเป็น 0 ก่อนไม่ทำงานทันทีที่เริ่มต้น
while(1)//วนทำงานตามเนื้อหาข้างล่างเมื่อวงจรมีการเปิดใช้งาน
{
pedal_volteg1=Adc_read(0);// analog input AN0 เช็คแรงดันคันเร่งเก็บใว้( ค่าที่ 1 )
delay_ms(200);//หน่วง 200 ไมโครวินาที
map_pressure=Adc_read(1);// analog input AN1 เช็คแรงดันอากาศเก็บใว้( อีกค่าที่ 1 )
pedal_volteg2=Adc_read(0);//เช็คแรงดันคันเร่งเก็บใว้( ค่าที่ 2 )
{
if(pedal_volteg2<pedal_volteg1&&map_pressure>650){solenoid_on();}//เปรียบเทียบว่าถ้าคันเร่งถูดถอนแรงดันค่าที่ 2
//// จะน้อยกว่า ค่าที่ 1และถ้าในขณะเดียวกันแรงดัน Turbo สูงเท่านี้ จะเปิด Blow ทิ้ง

else {solenoid=0;}//ถ้าเงื่อนใขไม่เป็นตามนั้น ปิด Solenoid ไว้
}
}
}
**********
ต่อไปก็ Arduino ละก๊าบบบบบ
น้า pok

[pokneed]

ขอบคุณมากๆเลยครับน้ายง ผมกำลังนั่งปรับโค๊ด ครับอาจต้องใช้เพลานิดนึง ต้องทำงานด้วยอ่ะครับ

[mrtonyocz]

ขอบคุณสำหรับข้อมูลครับ

[Yanyong]

ล่าสุดลองบอร์ด ที่ทำ กับ 116 Cap
245-40-17 ออกเอี๊ยด ๆๆๆๆๆๆๆๆ ลาก 195 สุด
วันนี่ ครบ 17 วันพอดี สายพาน ทามมิ่ง ขาดซะ อิอิอิอิอิ

[Yanyong]

ผมจะทำโบว์อ๊อฟ ดีเซลครับ
อุปกรณ์ที่ต้องใช้ โบว์อ๊อฟวาวล์ ,โซลินิอยล์(วาวล์ลม),คอลโทรนเลอร์ที่เราจัดทำขึ้น

คอนเซ็บ ง่ายๆสำหรับน้ายงหรือน้าที่เทพๆครับ แต่สำหรับผมยังยากอยู่ครับ
รับสัญญาณจากคันเร่ง ถ้าอ่านค่าใด้ 0V ไม่ต้องทำอะไร ถ้าอ่านค่าใด้ 1V ก็ยังไม่ต้องทำอะไร แต่ถ้าไป 1V แล้วกลับมาที่ 0V ให้จ่ายสัญญาณออกมาสั่งโซลินอย์เปิดลมเพื่อดูดโบว์อ๊อฟ จะเปิดนานแค่ไหน ก็ให้เปรียบเวลา จาก1Vกลับมา0V
ชาวดีเซลจะใด้มีเสียงก่ะเขาบ้าง เห็นขายกันอยู่4900 up เห็นว่าง่ายๆเลยลองคิดเลยใด้โปรเจ็กออกมาอย่างนี้ครับ

ผมไม่แน่ใจว่า มันจะ ฟ่าววววว!!!! ให้หรือเปล่าครับ เนื่องจากว่า เครื่อง Triton ดีเซล ปีกผีเสื้อ มันไม่ได้ปิดเวลาที่เรา ถอนคันเร่ง
เหมือนเครื่อง คันเร่งสาย ที่ปีกผีเสื้อจะปิดทางลมแล้วดันออก โบวออฟ แรง ๆ

[pokneed]

ผมไม่แน่ใจว่า มันจะ ฟ่าววววว!!!! ให้หรือเปล่าครับ เนื่องจากว่า เครื่อง Triton ดีเซล ปีกผีเสื้อ มันไม่ได้ปิดเวลาที่เรา ถอนคันเร่ง
เหมือนเครื่อง คันเร่งสาย ที่ปีกผีเสื้อจะปิดทางลมแล้วดันออก โบวออฟ แรง ๆ

ผมจะเอาสัญญาณที่เปิดโซลินอยล์โบว์อ๊อฟไปคอลโทรลลิ้นปีกผีเสื้อที่เดิมทีจะปิดตอนดับเครื่องครับ ปิดลิ้นเปิดโบว์ ปิดโบว์เปิดลิ้นใว้เช่นเดิมครับ จาร์ยยง มันจะเป็นไปใด้ไหมครับจาร์ย

[Yanyong]

ผมจะเอาสัญญาณที่เปิดโซลินอยล์โบว์อ๊อฟไปคอลโทรลลิ้นปีกผีเสื้อที่เดิมทีจะปิดตอนดับเครื่องครับ ปิดลิ้นเปิดโบว์ ปิดโบว์เปิดลิ้นใว้เช่นเดิมครับ จาร์ยยง มันจะเป็นไปใด้ไหมครับจาร์ย

ต้องอย่างงั้นครับถึงจะ ฟ้าวววววว ! ....แต่....
- เมื่อตอนจังหวะปิด ปีกผีเสื้อ ต้องปิดให้เร็ว และไม่ปิดสนิท ( ไม่งั้น ร่วงกลางอากาศครับผม )
- ช่วงของการเปิด ปิด สัญญาน จาก mcu ต้องทดลองว่า เท่าไหร่ ปีกจึงจะปิดไม่หมด
- หรือ ถ้างั้นก็ต้อง ปรับ สกรู ตั้งระยะให้จังหวะปิดปีก ยังไง ก็ไม่สนิท แต่เวลาดับเครื่อง จะสั่น
ราว ๆ นี้ ยุ่งหน่อย ต้องวางแผนดี ๆ ครับผม เอาใจช่วยครับ
//////////////////
ถาม น้า จี หรือ น้า ๆ ที่ ชิมรางครับว่า
ใช้ ขนาด เส้นผ่านศูนย์กลาง นอก - ใน - หนา = เท่าไหร่ครับ
จะได้ไม่ต้องถอด บ่อย ๆ ครับ
ตอนนี้ผมลอง จูน ดันรางหนัก ๆ แล้ว มัน รั่ว(ไฟโชว์ Large Leak ครับ )

[pokneed]

น้ายงดันท้ายรางหรือยังครับ

[Yanyong]

น้ายงดันท้ายรางหรือยังครับ

ต้องทำซะหน่อยครับ เอาแค่พอรู้ อิอิิอิ

[pokneed]

ต้องทำซะหน่อยครับ เอาแค่พอรู้ อิอิิอิ

รองท้ายรางสัก3-4 mm ครับ ถ้าไม่รองเครื่องอาจดับไฟโชว์ครับน้า +โปรแกรมน้าวิ่งกระฉูดแน่เลยครับ

[pokneed]

อืม น้ายง obd ผมเช็คตัว2500 ตัวแรกไม่ใด้ครับ รู้สึกจะเวอร์ชั่นกล่อง เวอร์3 มั้ง ไม่รู้ว่าป็นกันหรือเปล่าครับ แต่อีกคันรุุ่นเหมือนกันแต่เวอร์7เช็คใด้ครับ

[Yanyong]

อืม น้ายง obd ผมเช็คตัว2500 ตัวแรกไม่ใด้ครับ รู้สึกจะเวอร์ชั่นกล่อง เวอร์3 มั้ง ไม่รู้ว่าป็นกันหรือเปล่าครับ แต่อีกคันรุุ่นเหมือนกันแต่เวอร์7เช็คใด้ครับ

ครับต้อง Up เป็น V5 หรือ V7 ราวนั้นครับ
ผมก็เช็ค รุ่น ปี 2005 V3 ไม่ได้เหมือนกันครับ

[pokneed]

ครับต้อง Up เป็น V5 หรือ V7 ราวนั้นครับ
ผมก็เช็ค รุ่น ปี 2005 V3 ไม่ได้เหมือนกันครับ

ว่าแล้วเชียว

[jee4x4]

น้ายงค์ เอาสัญญาณขาคันเร่งมาใช้เป็นเงื่อนไขแค่อันเดียวก็ได้ครับเลือกเอาว่าจะเอาหลักหรือรองกำหนดช่วงของมันเอาว่าจะให้ต่ำกว่ากี่ volt ให้เปิดโดยเอาเงื่อนไขแรงดันขาคันเร่งและแรงดันจากแมพแบบที่น้าทำนั่นหละครับ โดยกำหนดเอาว่าถ้าแรงดันขาคันเร่งน้อยกว่า .......V และ แรงดัน MAP มากกว่า .....V ให้ทำการเปิด solenoid ส่วนเรื่องควบคุมปีกผีเสื้อไม่ต้องทำก็ได้ครับเอาเสียงดุก่อนเพราะในเครื่องเราปีกมันเปิดตลอดอาการ surge กลับมาที่ใบ turbo คงไม่รุนแรงมากครับเนื่องจากเรายกคันเร่งลูกสูบก็ยังชักขึ้นลงดูดลมเข้าไปได้อยู่ ถ้าจะทำคงต้องทำเพื่อความดุอย่างเดียวหละครับ
ส่วนเรื่องชิมท้ายรางร้านที่เขาทำกันประมาณ4.5 mm รับสำหรับความหนา

[pokneed]

ครับน้าจี ผมกำลังเรียบเรียงเป็นดุยโน่ครับ พอดีเพิ่งใด้บรอดมาครับ ยังต้องเรียนรู้จากน้าอีกเยอะครับ

น้าจีน้ายงช่วยดูหน่อยครับว่าถูกต้องไหมครับ ผมยังเขียนแบบเปรียบเทียบเงื่อนไขไม่เป็นเลยขอลองแบบดิบนี้ดูก่อน เอ่อผมยังไม่ใด้ให้ตรอบสอบสัญญาณmapครับ เพราะผมยังไม่เข้าใจการเปรียบเทียบแรงดันไฟครับ

int pedell=11;//กำหนดตัวแปร pedell=pinที่11
int solinoil=12;//กำหนดตัวแปร solinoil=pinที่12
void setup()
{
pinMode(pedell,INPUT);//กำหนดพินpedell ให้เป็นขาเข้า
pinMode(solinoil,OUTPUT);//กำหนดพินsolinoil ให้เป็นขาออก
}
void loop()
{
if (pedell==0)//เงื่อนไข ถ้าpedell เท่ากับ 0
{
digitalWrite(solinoil,LOW); //ให้solinoil ไม่มีไฟออก

}
if(in==1) //เงื่อนไข ถ้าpedell เท่ากับ 1
{
digitalWrite(solinoil,HIGH);//ให้solinoil มีไฟออก
delay(5000);//หน่วงเวลา
}
}

[jee4x4]

ครับน้าจี ผมกำลังเรียบเรียงเป็นดุยโน่ครับ พอดีเพิ่งใด้บรอดมาครับ ยังต้องเรียนรู้จากน้าอีกเยอะครับ

น้าจีน้ายงช่วยดูหน่อยครับว่าถูกต้องไหมครับ ผมยังเขียนแบบเปรียบเทียบเงื่อนไขไม่เป็นเลยขอลองแบบดิบนี้ดูก่อน เอ่อผมยังไม่ใด้ให้ตรอบสอบสัญญาณmapครับ เพราะผมยังไม่เข้าใจการเปรียบเทียบแรงดันไฟครับ

int pedell=11;//กำหนดตัวแปร pedell=pinที่11
int solinoil=12;//กำหนดตัวแปร solinoil=pinที่12
void setup()
{
pinMode(pedell,INPUT);//กำหนดพินpedell ให้เป็นขาเข้า
pinMode(solinoil,OUTPUT);//กำหนดพินsolinoil ให้เป็นขาออก
}
void loop()
{
if (pedell==0)//เงื่อนไข ถ้าpedell เท่ากับ 0
{
digitalWrite(solinoil,LOW); //ให้solinoil ไม่มีไฟออก

}
if(in==1) //เงื่อนไข ถ้าpedell เท่ากับ 1
{
digitalWrite(solinoil,HIGH);//ให้solinoil มีไฟออก
delay(5000);//หน่วงเวลา
}
}

แบบนี้คงไม่ได้ครับน้าเพราะสัญญาณจากขาคันเร่งมันเป็นสัญญาณ analog ครับถ้าน้าเลือกขาหลักมันจะมีไฟประมาณ 1-5V โดยประมาณ แล้วตอนนี้น้าเขียนให้มันรับ digital input จากขอคันเร่งเกรงว่าค่า 1-5V มันจะแปลว่าเป็น logic high คือ 1 ตลอดอะครับ น้าลองเขียนให้รับสัญญาณ analog จากขาคันเร่งครับแล้วใส่ band ให้มันว่าถ้าแรงดันกี่ volt ถึงกี่ volt ให้เปิดหรือ กี่ volt ถึงกี่ volt ให้ปิดเมื่อได้ตามเงื่อนไขแล้วก็ค่อย สั่ง digitalWrite solenoil เอาครับ

[pokneed]

แบบนี้คงไม่ได้ครับน้าเพราะสัญญาณจากขาคันเร่งมันเป็นสัญญาณ analog ครับถ้าน้าเลือกขาหลักมันจะมีไฟประมาณ 1-5V โดยประมาณ แล้วตอนนี้น้าเขียนให้มันรับ digital input จากขอคันเร่งเกรงว่าค่า 1-5V มันจะแปลว่าเป็น logic high คือ 1 ตลอดอะครับ น้าลองเขียนให้รับสัญญาณ analog จากขาคันเร่งครับแล้วใส่ band ให้มันว่าถ้าแรงดันกี่ volt ถึงกี่ volt ให้เปิดหรือ กี่ volt ถึงกี่ volt ให้ปิดเมื่อได้ตามเงื่อนไขแล้วก็ค่อย สั่ง digitalWrite solenoil เอาครับ

อ่อ่อ่ครับ น้าจี ขอบคุณมากครับสำหรับคำแนะนำ เด๊วผมจะทำไหม่ครับน้า

[pokneed]

ผมลองแก้ไหม่ครับแบบนี้พอจะใด้ไหมครับ น้ายงน้าจีและน้าเทพๆ
int pedell=11;//กำหนดตัวแปร pedell=pinที่11
int solinoil=12;//กำหนดตัวแปร solinoil=pinที่12
int val=0;//กำหนดให้ตัวแปร val เป็นแบบ int เพื่อเก็บค่า analog input
void setup()
{
pinMode(pedell,INPUT);//กำหนดพิน pedell ให้เป็นขาเข้า
pinMode(solinoil,OUTPUT);//กำหนดพิน solinoil ให้เป็นขาออก
}
void loop()
{
val=analogRead(pedell);//อ่านค่า analog จาก pedell


if (pedell>=0.00097);//เงื่อนไข ถ้าpedell มากกว่า 1v 1/1024 = 0.00097


{
digitalWrite(solinoil,LOW); //ให้solinoil ไม่มีไฟออก
}
if(pedell==0.00097);//เงื่อนไข ถ้าpedell เท่ากับ 1เท่ากับ 1V
{
digitalWrite(solinoil,HIGH);//ให้solinoil มีไฟออก
delay(5000);//หน่วงเวลา
}
}

[jee4x4]

ผมลองแก้ไหม่ครับแบบนี้พอจะใด้ไหมครับ น้ายงน้าจีและน้าเทพๆ
int pedell=11;//กำหนดตัวแปร pedell=pinที่11
int solinoil=12;//กำหนดตัวแปร solinoil=pinที่12
int val=0;//กำหนดให้ตัวแปร val เป็นแบบ int เพื่อเก็บค่า analog input
void setup()
{
pinMode(pedell,INPUT);//กำหนดพิน pedell ให้เป็นขาเข้า ถ้ารับสัญญาณเป็น analog เท่าที่จำได้ไม่ต้องประกาศก็ได้ครับตัวนี้ เดี๋ยวดูให้อีกทีครับ
pinMode(solinoil,OUTPUT);//กำหนดพิน solinoil ให้เป็นขาออก
}
void loop()
{
val=analogRead(pedell);//อ่านค่า analog จาก pedell


if (pedell>205);//เงื่อนไข ถ้าpedell มากกว่า 1v (1/5)*1024 = 205


{
digitalWrite(solinoil,LOW); //ให้solinoil ไม่มีไฟออก
}
if(pedell==205);//เงื่อนไข ถ้าpedell เท่ากับ 1เท่ากับ 1V
{
digitalWrite(solinoil,HIGH);//ให้solinoil มีไฟออก
delay(5000);//หน่วงเวลา
}
}

ผมแก้บางอย่างให้ครับเนื่องจากตัวเลขที่น้าใส่ arduino มันอาจไม่เข้าใจครับ ตอนนี้มันจะเป็นการสั่งเปิดตอนยกคันเร่ง ลองเล่นดูครับจะ ฟิ้วๆๆๆๆ ได้ใจมั้ย อิอิ อีกตัวครับสำหรับการหน่วงเวลามันอาจมากมากหรือน้อยไปก็ขึ้นอยู่กับตอนใช้งานหละครับทดลองใช้จริงแล้วค่อยปรับตัวเลขจูนให้ได้ตามความเหมาะสม หรือน้าจะเขียนเงื่อนไขเหมือนน้ายงดูก็ได้นะครับ เอาแรงดัน MAP มาใช้ด้วยแล้วก็ให้เก็บค่าแรงดันจากขาคันเร่ง แรงดัน1 และแรงดัน 2 จากจุดวัดเดียวกันมันจะทำให้รู้ว่ากำลังกดหรือยกคันเร่ง

[pokneed]

ผมแก้บางอย่างให้ครับเนื่องจากตัวเลขที่น้าใส่ arduino มันอาจไม่เข้าใจครับ ตอนนี้มันจะเป็นการสั่งเปิดตอนยกคันเร่ง ลองเล่นดูครับจะ ฟิ้วๆๆๆๆ ได้ใจมั้ย อิอิ อีกตัวครับสำหรับการหน่วงเวลามันอาจมากมากหรือน้อยไปก็ขึ้นอยู่กับตอนใช้งานหละครับทดลองใช้จริงแล้วค่อยปรับตัวเลขจูนให้ได้ตามความเหมาะสม

ขอบคุณมากครับน้าจี ผมให้โซลอนอยล์เปิดเลยตอนไม่เหยียบคันเร่งครับ เพราะโบว์ออฟใช้ลมดูดจากตูดได(ความเข้าใจเก่าๆ) ในรอบเดินเบาลมดูดอาจจะน้อยครับไม่พอดูดโบว์อ๊อฟแน่เลย แต่ถ้าเป็นรอบสูงแรงดูดเยอะคงพอดูดโบว์อ๊อฟครับ เด๊วผมเทสในโปรตุสก่อนครับ
