ผมอยากทำให้ไฟเลียวด้านข้างประตูติดตอนเปิดไฟหรี่ แล้วเปิดไฟเลียวแล้วกระพริบ

[hearmoo]

อยากทำมากเลยคับ

ท บ ข

[kong22]

ลองดูตามนี้ครับhttp://www.thaitritonclub.com/forum/...ad.php?t=36409

[witthaya]

http://www.access-autowork.com/?page_id=14

ของผมทำที่นี่ครับ

[hearmoo]

ขอบคุณมากเลยคับ
ฝ

[pk_kom]

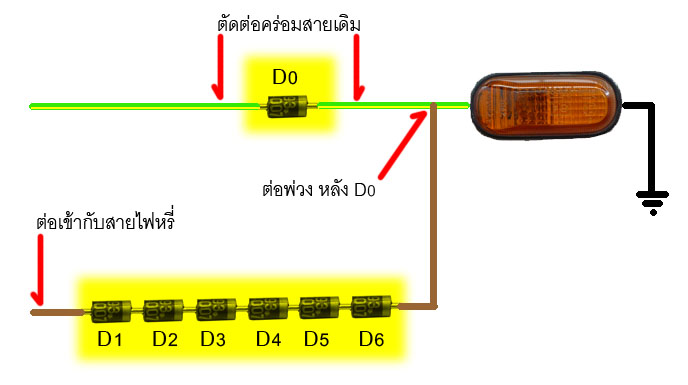

จากข้างนอกครับ

ไดโอดเบอร์ in4007

[Wc14]

อันนี้แบบบ้านๆครับคือปลายสายจะมีสองเส้นด้านใดด้านหนึ่งต่อเข้ากับสายไฟเลี้ยวเส้นที่เป็นไฟบวกเท่านั้นส่วนอีกด้านก็ต่อเข้ากับไฟหรีเส้นที่เป็นไฟบวกเหมือนกันถ้าข้องใจหรือสอบถามได้ครับ
โทร 0880778949

[Kritsada]

จากข้างนอกครับ

ไดโอดเบอร์ in4007

ตามนี้เลยครับ ป้องกันไฟย้อนไปยังอุปกรณ์ตัวอื่นๆ หรือหา r มาดร็อบไว้ด้วยก็ดีครับสายไฟที่มาจากไฟหรี่

[S.one]

อันนี้ไม่ได้กวนนะครับงงครับ แต่ว่ามันจะกระพริบยังไงครับ ไฟมันเข้าทั้ง2ด้าน หรือว่าทางไฟเข้าด้านที่ใส่ไดโอดมาจากทางไฟหรี่ไฟจะเข้าน้อนกว่าจึงสว่างน้อย จึงเห็นความแตกต่าง ตอนเปิดไฟเลี้ยว

ตามนี้เลยครับ ป้องกันไฟย้อนไปยังอุปกรณ์ตัวอื่นๆ หรือหา r มาดร็อบไว้ด้วยก็ดีครับสายไฟที่มาจากไฟหรี่

[Kritsada]

อันนี้ไม่ได้กวนนะครับงงครับ แต่ว่ามันจะกระพริบยังไงครับ ไฟมันเข้าทั้ง2ด้าน หรือว่าทางไฟเข้าด้านที่ใส่ไดโอดมาจากทางไฟหรี่ไฟจะเข้าน้อนกว่าจึงสว่างน้อย จึงเห็นความแตกต่าง ตอนเปิดไฟเลี้ยว

ครับน้า...ไดโอดทำหน้าที่กันกระแสร์ไฟไหลกลับและจะมีการดร็อบกระแสร์ลงนิดนึง ตามรูปที่น้าเห็นน้าเข้าใจถูกต้องแล้วครับ ด้านที่ใส่ตัวเดียวแค่เพื่อไม่ให้ไฟไหลย้อนกลับไม่ให้มีผลข้างเคียงเช่นไฟหรี่กระพริบพร้อมไฟเลี้ยว(คงสวยไปอีกแบบครับ)...
สรุปง่ายคือเปิดไฟหรี่...ไฟจะผ่านไดโอดจำนวนหลายๆตัวทำให้แสงสว่างน้อยๆไม่เต็มที่
พอเปิดไฟเลี้ยว...ไฟจะมาอีกเส้นที่มีแค่ไดโอดตัวเดียวเพื่อกันกระแสร์ไหลกลับ ทำให้ไฟสว่างกว่าเดิมตอนเปิดแค่ไฟหรี่...ประมาณนี้ครับ

[S.one]

จะลองทำเล่นดูครับ

[tg36]

จากข้างนอกครับ

ไดโอดเบอร์ in4007

ถามหน่อยครับน้าทำไมจากไฟหรี่ต้องใช้ ไดโอด 6ตัวเลยหรือครับใช้ตัวเดียวเหมือนฝั่งไฟเลี้ยวไม่ได้หรือครับ งง

[Yanyong]

ถามหน่อยครับน้าทำไมจากไฟหรี่ต้องใช้ ไดโอด 6ตัวเลยหรือครับใช้ตัวเดียวเหมือนฝั่งไฟเลี้ยวไม่ได้หรือครับ งง

ไดโอด ถ้าต่อตามนั้น จะได้ว่า 12 v -(0.7+0.7+0.7+0.7+0.7+0.7) = 7.8 v เนื่องจาก ไดโอด จะทำให้แรงดันลดลง 0.7 V ต่อตัว
แต่ว่า กระแสมันก็ยังแรงเกิด ไปทำให้ อายุการใช้งานของ หลอดสั้น
ผมว่าลองใส่ ไดโอด 1 ตัว (แทน 6 ตัว ) แล้วใช้ รีซิสเตอร์ 50 โอมส์ ต่อหาง ไดโอด แล้วก็เข้าตามภาพ น่าจะดีกว่าใหมครับ
ซึ่งกระแสที่จะผ่านจะได้ราว 12-0.7 /50 =220 กว่า มิลลิแอมป์
ถ้าเทียบกับของเดิม ๆ กระแสจะแรงเป็น หลาย ๆ แอมป์ ซึ่ง อันตรายครับ ถึงแรงดันจะน้อย แต่กระแสแรงขาดใจครับ
ถ้านึกเรื่องกระแส และแรงดันไม่ออก ลองนึกถึงไฟตามบ้าน 220 V 5 A เอาช็อตกันดูครับ ประกายไฟ นิดเดียวและไม่ร้อน
แต่ แบ็ต 12 V 60 แอมป์ ลองเอาช็อตกัน สายไฟ ละลายครับผม

[เลข]

ไดโอด ถ้าต่อตามนั้น จะได้ว่า 12 v -(0.7+0.7+0.7+0.7+0.7+0.7) = 7.8 v เนื่องจาก ไดโอด จะทำให้แรงดันลดลง 0.7 V ต่อตัว
แต่ว่า กระแสมันก็ยังแรงเกิด ไปทำให้ อายุการใช้งานของ หลอดสั้น
ผมว่าลองใส่ ไดโอด 1 ตัว (แทน 6 ตัว ) แล้วใช้ รีซิสเตอร์ 50 โอมส์ ต่อหาง ไดโอด แล้วก็เข้าตามภาพ น่าจะดีกว่าใหมครับ
ซึ่งกระแสที่จะผ่านจะได้ราว 12-0.7 /50 =220 กว่า มิลลิแอมป์
ถ้าเทียบกับของเดิม ๆ กระแสจะแรงเป็น หลาย ๆ แอมป์ ซึ่ง อันตรายครับ ถึงแรงดันจะน้อย แต่กระแสแรงขาดใจครับ
ถ้านึกเรื่องกระแส และแรงดันไม่ออก ลองนึกถึงไฟตามบ้าน 220 V 5 A เอาช็อตกันดูครับ ประกายไฟ นิดเดียวและไม่ร้อน
แต่ แบ็ต 12 V 60 แอมป์ ลองเอาช็อตกัน สายไฟ ละลายครับผม

ถ้า R=50 OHM I=220 ma แรงดันเกือบทั้งหมดก็จะไปตกคร่อมที่ตัวต้านทานไฟไม่น่าจะติด แต่ถ้าลดตัวต้านทานลงเท่ากับ 10 OHM แรงดันที่ตกคร่อมตัวต้านทานน้อยลงไฟก็ไหลไปตกคร่อมที่หลอดเพิ่มมากขึ้น ด้วยความเคารพครับผิดถูกยังไงชี้แนะอีกทีครับ

[Yanyong]

P=i * E
0.2 A x 11.3v =2.26 W ถ้าหลอดไฟ 4 W ก็น่าจะสว่างแต่ไม่มากครับ
แต่ถ้า ใช้หลอด 2 w ก็สว่างใช้ได้ครับ
ถ้าใช้ R 10 จะได้ 11.3v/10 = 1.13A
กำลัง watt ที่ต้องใช้ = 11.3V x 1.13 =12.7 w แรงน่าดูครับ

doo zi

[Wc14]

อยากทำมากเลยคับ

ท บ ข

ง่ายๆครับแบบไม่ต้องใช้อุปกรณ์อะไรเพียงต่อสายไฟเข้าบวกไฟเลี้ยวและอีกเส้นต่อเข้าบวกไฟหรี่แค่นี้ก้อโอแล้ว

[jessada]

ถามหน่อยครับน้าทำไมจากไฟหรี่ต้องใช้ ไดโอด 6ตัวเลยหรือครับใช้ตัวเดียวเหมือนฝั่งไฟเลี้ยวไม่ได้หรือครับ งง

ใช้ดร็อบกระแสไฟครับ สมมุติว่า กระแสไฟจ่ายกระแสให้ความสว่างมาเต็ม 100% ตรงที่มีไดโอดหลาย ๆ ตัว ถ้าวิ่งผ่านไดโอดแล้ว อาจจะเหลือความสว่างซัก 60% พร้อมกันป้องกันไฟไหลกับไปในตัว
ส่วนด้านที่มีไดโอดตัวเดียว ป้องกันกระแสไฟไหลกลับครับ อาจจะมีผลต่แสงบ้างแต่ก็น้อยมาก
